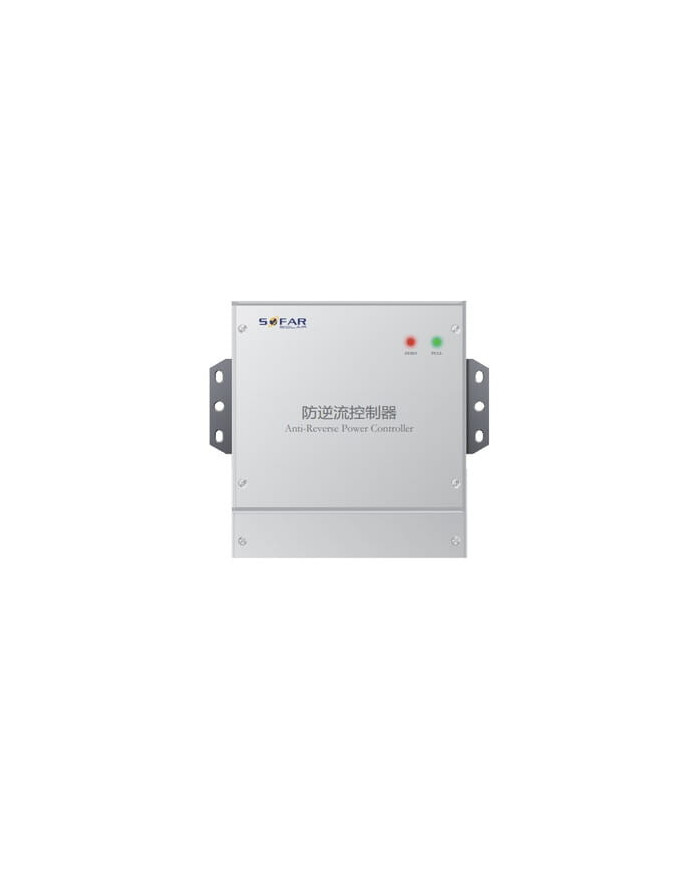

SOFAR ARPC Krmilnik povratnega toka (ARPC) – omejevalnik oddajanja energije v omrežje

SOFAR ARPC Krmilnik povratnega toka (ARPC) – omejevalnik oddajanja energije v omrežje. Namenjen je preprečevanju povratnega toka energije in zagotavlja nadzor nad pretokom v omrežju.

• Senzorji napetosti: Povezuje senzorje napetosti 80–270 Vrms, zagotavlja obseg meritev za pravilno zaznavanje pogojev omrežja.
• Vnos napetosti: R, S in T vnosi za senzorje napetosti ter N vhod za nevtralni vod, kar omogoča pravilno vezavo v standardni trofazni sistem.

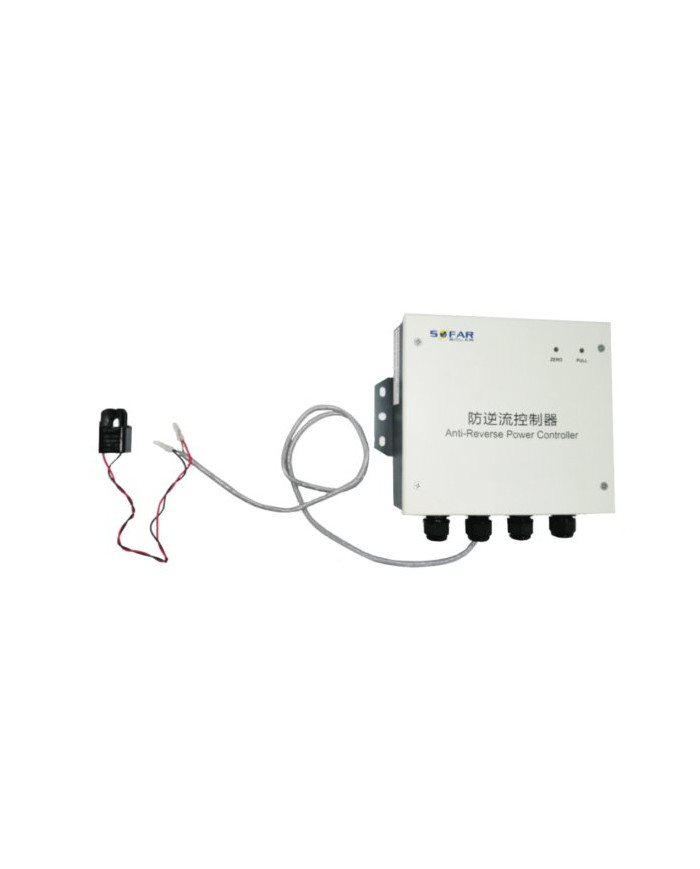

• Transformator tokov (CT): Extender za merilno CT, ki podpira natančno zajemanje signala in korektno zaznavanje tokov v liniji.
• Pravilna smer CT: Preverite pravilno orientacijo montaže; puščica naj usmerjena proti obremenitvi, da se ohrani pravilno merjenje.
• Povezava CT žic: Ena žica CT mora biti povezana na IRA/IRB ARPC; ne sme biti povezana na ISA/ISB ali ITA/ITB.
• Signalne povezave za omejitev bremena: COM ARPC povežite na GND modula za nadzor razporeditve, RY1 ARPC na IN1, RY2 ARPC na IN2, RY3 ARPC na IN3 in RY4 ARPC na IN4 – omogoča pravilno preklapljanje signala.
• Kabli in presek: Napetostni kabel – AWG 20–22; CT kabel extender – AWG 20–22; kabel za omejevanje bremena – priporočeni omrežni kabel ali AWG 20–22.
• Omejitve dolžine: Dolžina CT kabla ne sme presegati 100 m, kar zagotavlja zanesljivo meritev in zanesljivo delovanje sistema.
• Namestitev: Stensko nameščanje – zasnova omogoča varno vgradnjo na steno.
• Montiranje: Za namestitev uporabite vijake, da zagotovite trdno in stabilno fiksacijo ARPC na površino.
• Potrebni dodatki: CT objemka (tokovni transformator) z natančnostjo 1 % ali manj, ki zagotavlja potrebne natančnosti merjenja.
• Drugo: Vodotesen konektor omogoča zanesljivo povezavo v razmerah z vlagami ali slabimi vremenskimi pogoji.

ARPC zagotavlja jasne, standardizirane povezave in zahtevane specifikacije kablov, kar olajša pravilno in varno integracijo v omrežje. Z njegovo uporabo je mogoče učinkovito nadzorovati oddajanje energije ter preprečiti neželen povratni tok. Ključna sta pravilna namestitev in pravilna smer CT ter ustrezne signalne povezave, da sistem deluje varno in stabilno.
