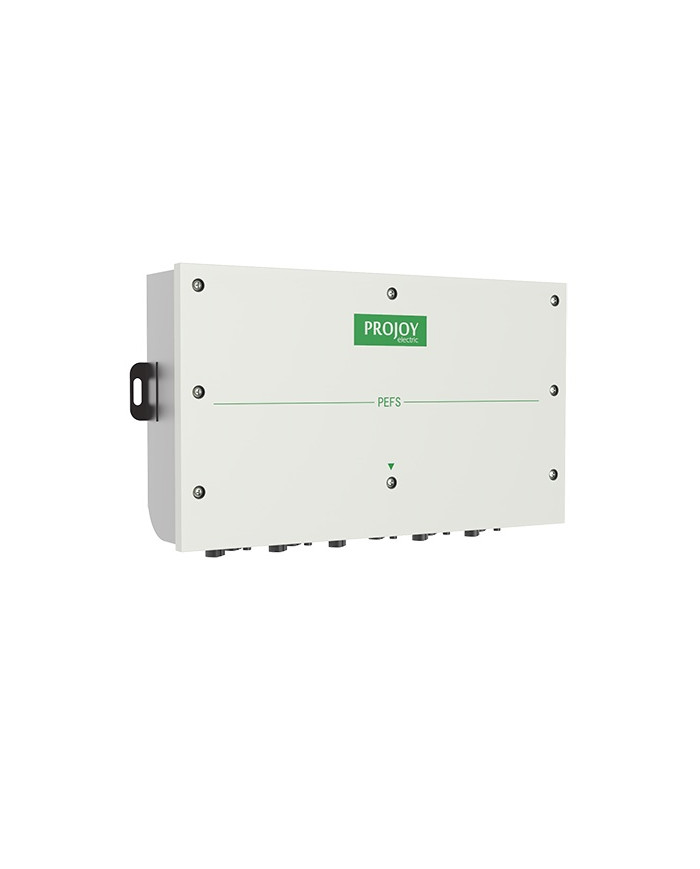

PROJOY PEFS-EL-50H-6 priešgaisrinis išjungiklis fotovoltinėms – 3 stringai

PROJOY PEFS-EL-50H-6 priešgaisrinis išjungiklis fotovoltinėms – 6-string konfigūracija, skirta patikimai apsaugoti PV sistemas nuo gedimų ir perviršio, atitinka EN 60947-1/3 standartus. Tai robustus, lauko sąlygoms pritaikytas saugumo sprendimas, kuris veikia dideliuose energijos tinkluose.

• Konfigūracija: 6 stringų DC įrenginys (PEFS serija, modelis PEFS-EL-50H-6) su 12 polių topologija; kabelių jungčių variantai yra įvairūs (6/8/10, 6T/9T) ir schema: PV elementas → saugos išjungiklis → inverteris → skirstyklė → tinklas.
• DC darbo charakteristikos: vienos stringo įtampa 300–1500 V; srovė 3–50 A per stringą; sistema veikia iki 1500 V DC; maksimali bendra srovė iki 50 A.
• AC operacijos ir įtampa: nominali įtampa 230 Vac; nominali srovė 50 A; veikianti įtampa 100–270 Vac.
• Atjungimas ir valdymas: pradinis įjungimo srovės lygis apie 100 mA; perjungimo srovė iki 300 mA; feedback kontaktas 24 Vdc, iki 300 mA; atitinka EN 60947-1 & 3 standartus.
• Elektriniai ir mechaniniai išdėstymas: 12 polių konstrukcija; 6 kabelių jungčių variantai; atitinkami kabelių prijungimo sprendimai; diagramoje aiškiai išdėsta grandinė.
• Aplinkos sąlygos: darbinė temperatūra -40°C iki +70°C; maksimali eksploatavimo temperatūra +70°C; laikymo -40°C iki +85°C; IP66 apsauga (taip pat pažymėta ir IP65 variantų); aukštis iki 4000 m; drėgmės diapazonas 0–95%.
• Apsauga ir izoliacija: klasių II dviguba izoliacija; lauko montavimas; lieps iš prietaiso; atsparus UV spinduliams; galimi papildomi saugos režimai (viršįtampio ir šilumos apsauga).
• Montavimas ir jungtys: konstrukcija parengta M12 kabelių lizdams arba MC4 jungtims; paprasta montuoti ir integruoti į esamus PV modulius bei inverterius.
• Savybės ir funkcijos: PID atkūrimas ir arko gedimo apsauga yra optional; temperatūros apsauga virš 70°C; automatinis, AC ir rankinis išjungimo režimai; RS485 išjungimo parinktis.

Šis įrenginys užtikrina patikimą PV sistemos uždarymą ir laiką atlaiko sudėtingas oro sąlygas bei didelius energijos srautus. Puikiai tinka diegti dideliuose saulės jėgainių projektuose, kur reikalinga tvirta apsauga, sąlyginai paprastas montavimas ir atitiktis tarptautiniams standartams.
