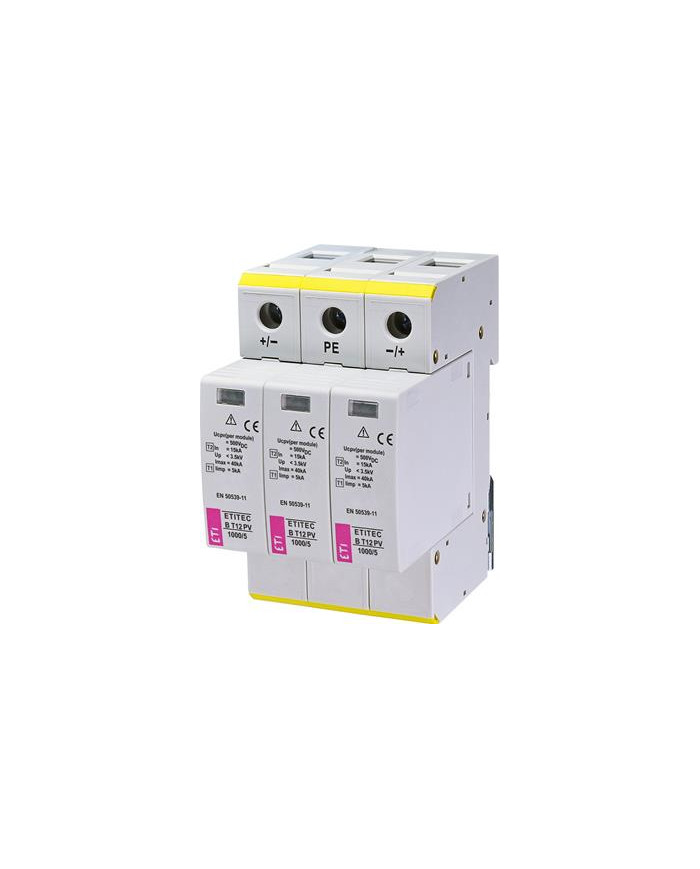

ETI EM T12 PV 1100/6,25 Y - prenaponski ograničnik za PV sustave T1+T2 (B+C), Iimp 6,25 kA, 1100 V DC

ETITEC EM T12 PV 1100/6,25 Y je modularni prenaponski ograničnik za PV sustave s DC zaštitom T1+T2 (B+C). RC verzija ETITEC EM T12 PV 1100/6,25 Y RC omogućuje eksterno signaliranje kvarova i zamjenu modula, pružajući pouzdanu zaštitu PV postrojenja uz fleksibilnu integraciju.

• Naponi i struje: Uc (DC) 1100 V, Vpvdc 1100 V, domet sustava 1100 V; nominalni Discharge In (8/20 μs) 20 kA, maksimalni Imax (8/20 μs) 40 kA; Lightning impulse current (10/350) 6.25 kA i Itotal (10/350) 6.25 kA.
• Zaštita i performanse: Up 3.8 kV, kratkoročno izdržavanje 11 kA, odziv ta < 25 ns, te specifična energija 9.77 kJ/Ω.
• Fizička konstrukcija: masa 397 g (standard) ili 406 g (RC); širina 3 modula; montiranje na TH35 tračnicu; IP20 zaštita; kućište od termoplastike, ne‑paljivo (UL 94 V-0).
• Radni uvjeti: temperatura rada -40°C do +85°C; vlaga 5%–95%; dopuštena nadmorska visina do 4000 m.
• Konektori i kabeli: glavni vodovi do 35 mm² (žica) / 25 mm² (stranded); maksimalni moment stezanja 4.5 Nm. RC verzija dodaje vanjske kontakte signala.
• RC verzija i signalizacija: eksterno kvar signaliranje (AC: 250 V/1 A; 125 V/1 A; DC: 48 V/0.5 A; 24 V/0.5 A; 12 V/0.5 A); RC vodiči do 1.5 mm² i postupci montiranja uz niži moment 0.25 Nm.
• Indikator stanja: kvar varistora prikazuje se kroz zeleni prozor OK; prozor bez boje označava oštećenje. Opcija zamjena varistora olakšava servis.
• Norme i certifikati: sukladnost s EN 50539-11:2013+A1:2014, PN-EN 61643-11:2013-06, EN 61643-11:2012 te CE označavanje.
• Pakiranje i dostupnost modula: pakiranje 1/5 komada; dostupni zamjenski modul MOD. EM T12 PV 550/6,25 za EM T12 PV 1100/6,25 Y RC; kod proizvoda: 002440580 (standard) i 002440581 (RC).
• Kompatibilnost i dizajn: modularni dizajn olakšava nadogradnju i zamjenu modula, prilagođen za PV zaštitu uz sigurnu integraciju na standardne DIN/TH35 sustave.

Ovaj uređaj spaja visokoučinkovite zaštitne karakteristike s robusnim kućištem i prilagodljivim opcijama signala za PV postrojenja. Izbor između standardne i RC verzije omogućuje optimalnu konfiguraciju: RC verzija dodaje eksterno signaliranje kvarova, dok standardna verzija nudi jednostavniju instalaciju uz vrhunsku zaštitu. S jasnim indikatorima stanja i kompatibilnošću sa europskim standardima, ETITEC EM T12 PV pruža pouzdan odgovor na izazove prenapona u modernim PV sustavima.
