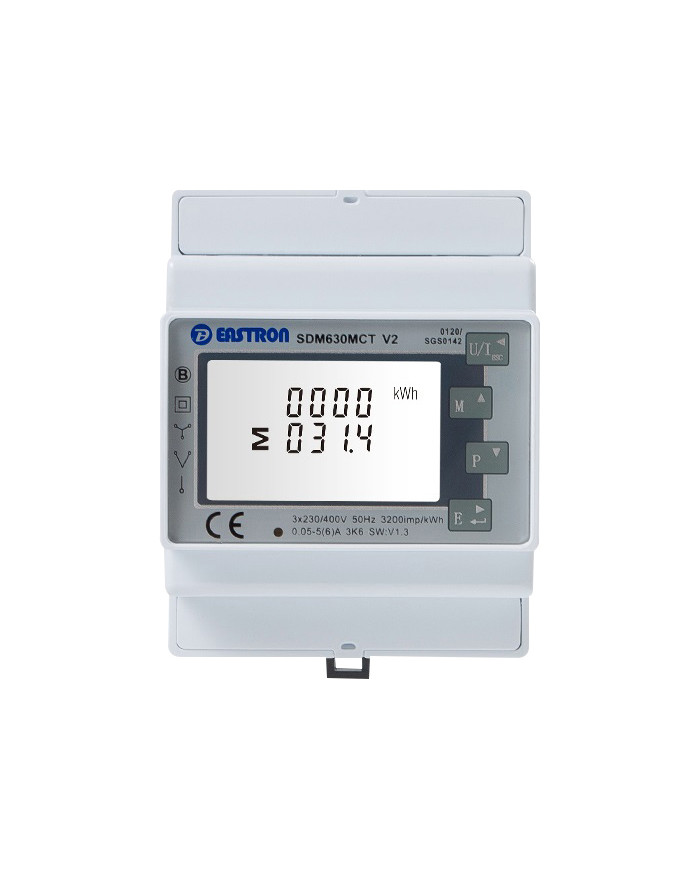

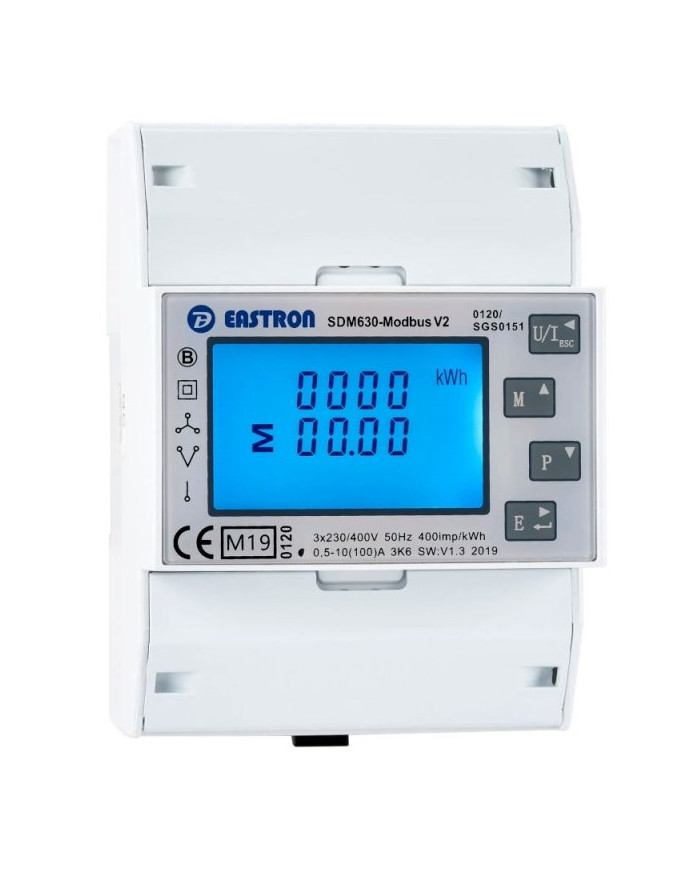

Solplanet EASTRON SDM630-MCT 3-vaiheinen energiamittari (Modbus, ulkoiset CT)

Solplanet EASTRON SDM630-MCT on 3-vaiheinen energiamittari, joka on suunniteltu DIN-kiskoon asennettavaksi (35 mm) ja tukee RS485 Modbus RTU -yhteyttä sekä laajoja mittaus- ja energiamitoitusominaisuuksia. Laitteen monipuoliset asetusvaihtoehdot mahdollistavat soveltamisen erilaisiin sähköverkkoihin ja käyttötilanteisiin.

• DIN-rail asennus (35 mm) – helppo asennus teollisiin ja asennusympäristöihin.
• Sähköjärjestelmän tuetut tilat – 1p2w, 1p3w, 3p3w ja 3p4w käyttöiät.
• Sähköiset mittaukset – jännite (V), virta (A), taajuus (Hz), aktiivinen (kW) ja reaktiivinen (kVar) teho, näennäisteho (kVA), tehokerroin (PF), THD sekä kysyntä (dmd).
• Energiamittaukset – aktiivinen energia (kWh) ja reaktiivinen energia (kVArh); tuonti/vienti sekä kaksisuuntainen mittaus (IMP/EXP).
• CT-sisäänkäytöt – 1/5 A CT-sisääntulot; CT-suhde säädettävissä; CT sekundaarivaihtoehdot 1 A tai 5 A.
• Pulse-ulostulot – kaksi pulssilähtöä; pulssivakioksi 3200 imp/kWh (11&12); pulssin pituus säädettävissä (9&10).
• Kommunikaatio – RS485 Modbus RTU etävalvontaan ja ohjaukseen.
• Näyttö – näyttää linjajännite, linjan THD% (kaikki vaiheet), linjataajuus, virrat, virta-THD% (kaikki vaiheet), teho, maks. kysyntä, tehokerroin sekä tuonti/vienti aktiivinen ja reaktiivinen energia.
• Salaus ja konfiguraatio – salasanasuojattu asetus, salasanaa voi muuttaa; syöttöjärjestelmän valinta (1p2w, 1p3w, 3p3w, 3p4w); kysynnän aikaväli (Demand Interval); kysynnänresetointi; pulssin keston asetus.
• Virtalähde – voidaan käyttää erillistä lisävirtalähdettä (AC tai DC) tai mitattavan järjestelmän syötöstä.
• Tarkkuus – parempi kuin Class 0.5S.
• Maksim.kysyntä – maksimi kysyntävirta mitattavissa ennalta määrätyillä jaksoilla jopa 60 minuuttiin asti.
• Lisähuomio – tukee sekä tuontia että vientiä (IMP/EXP); sisäänrakennetut pulssi- ja RS485 Modbus RTU -ulostulot valvontaan ja ohjaukseen.

Tämä mittari soveltuu sekä kotitalouksien että pienyritysten energianseurantaan. Kaksisuuntainen tuonti/vienti (IMP/EXP) ja luotettava RS485 Modbus RTU -valvonta tarjoavat täyden hallinnan ja tehokkaan energianhallinnan. Monipuoliset CT-säädöt, pulssitoiminnot sekä joustava virtalähdevalikoima takaavat luotettavan ja joustavan käytön erilaisissa käyttökohteissa.
