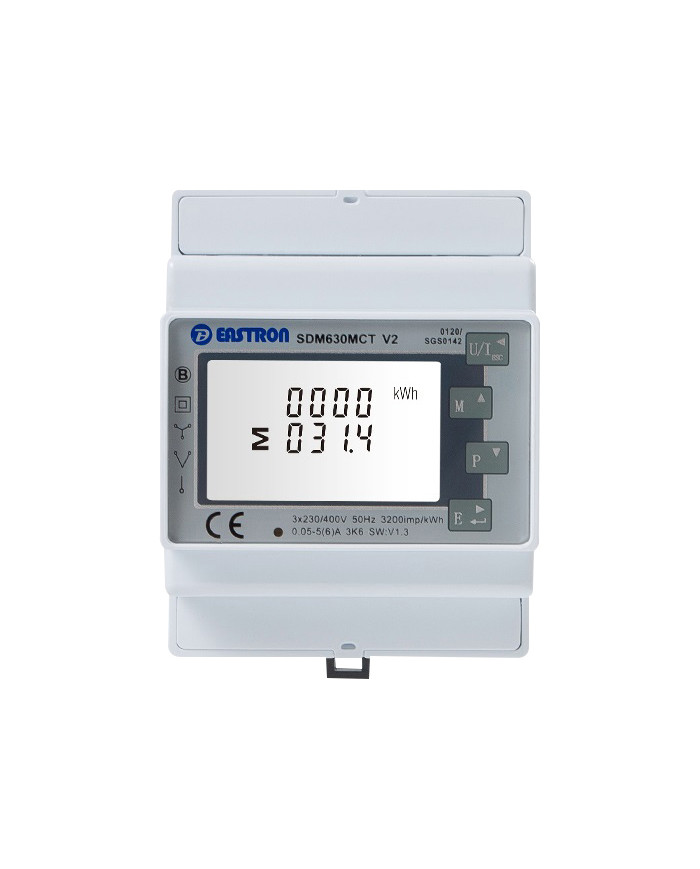

Solplanet EASTRON SDM630-MCT 3 fazių energijos skaitiklis (Modbus, išoriniai CT)

Solplanet EASTRON SDM630-MCT – 3 fazių energijos skaitiklis serijos SDM630MCT, skirtas patikimam matavimui ir energijos valdymui. Jis montuojamas DIN bėgelio montavimui (35 mm), užtikrinant kompaktišką, lengvai montuojamą sprendimą skydelyje.

• Montavimo tipas: DIN bėgelio montavimas (35 mm) užtikrina paprastą montavimą ir saugų kontaktų išdėstymą.
• Darbo sistemų palaikymas: 1p2w, 1p3w, 3p3w ir 3p4w, todėl skaitiklis tinka įvairiems elektros tinklams ir konfigūracijoms.
• Matavimo parametrai: įtampa (V), srovė (A), dažnis (Hz), aktyvioji (kW) ir reaktyvioji (kVar) galia, išvestinė galia (kVA), galia koeficientas (PF), THD ir dmd – išsamūs elektros skaitiklio parametrai.
• Energiniai matavimai: aktyvioji energija (kWh), reaktyvioji energija (kVArh); importuojama ir eksportuojama energija; dvipusis matavimas (IMP/EXP).
• CT įvestys ir konfigūracija: 1/5 A CT įvestys, reguliuojamas CT santykis; CT antrinis pasirinkimas 1 A arba 5 A.
• Pulsiniai išėjimai: du pulsiniai išėjimai, pulsinis konstantas 3200 imp/kWh (11&12); impulso trukmė reguliuojama per nustatymus (9&10).
• Ryšiai: RS485 Modbus RTU nuotoliniam stebėjimui ir valdymui.
• Ekrano funkcijos: rodomos linijos įtampa, linijų THD% visoms fazėms, linijos dažnis, srovės ir jų THD%, rodomos galia, didžiausia demanė, PF, importuota/eksportuota aktyvioji ir reaktyvioji energija.
• Saugumas ir konfigūracija: slaptažodžio apsauga nustatymams, galimybė keisti slaptažodį; konfigūruojamas maitinimo režimas (1p2w, 1p3w, 3p3w, 3p4w); nustatomas Demand Interval laikotarpis; duomenų atstatymas; nustatoma pulsų trukmė.
• Maitinimas: gali būti maitinamas iš atskiras aux maitinimo šaltinis (AC arba DC) arba iš stebimos maitinimo šaltinio.
• Tikslumas ir našumas: geresnis nei Class 0.5S, užtikrinantis patikimus matavimus ir patikimą duomenų kokybę.
• Didžiausio demando matavimas: didžiausios pakrovos (maximum demand) matavimo galimybė per laikotarpius iki 60 minučių, leidžianti įvertinti ilgalaikę apkrovą.

Šis įrenginys suteikia patikimą, tikslią trifazių energijos matavimo bazę su išplėstomis galimybėmis stebėti ir kontroliuoti energijos srautą. Palaiko importo ir eksporto matavimus, du pulsinius išėjimus ir RS485 Modbus RTU ryšį nuotoliniam valdymui, todėl puikiai tinka tiek komercinėms, tiek namų ūkių sistemoms. Pasirinkite EASTRON SDM630-MCT, kai reikalingas lankstus konfiguravimas, didelis tikslumas ir patikima duomenų išraiška.
