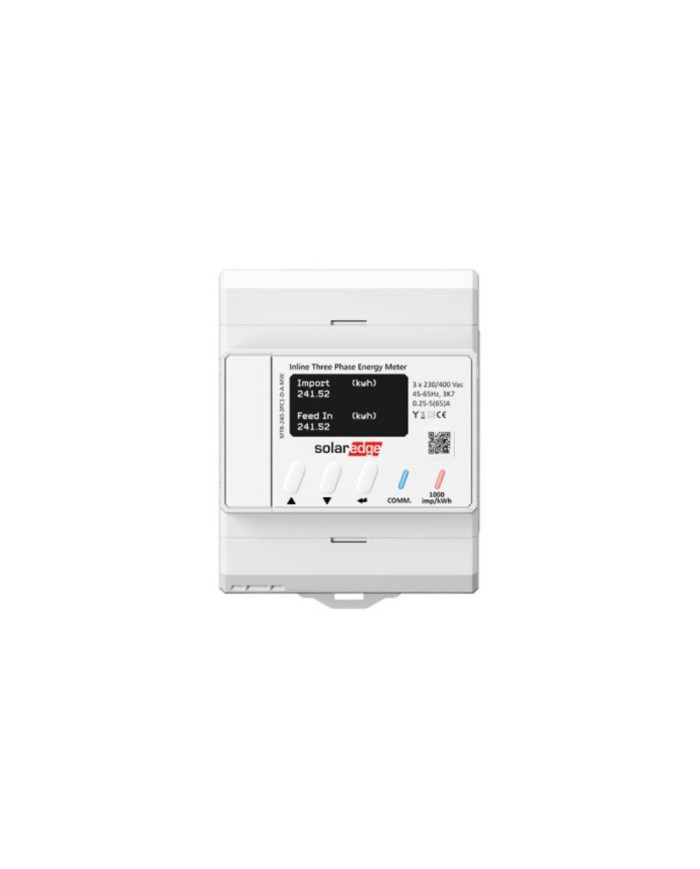

solaredge inline energiezähler mtr-240-3pc1-d-a-mw

Solaredge Inline Energiezähler MTR-240-3PC1-D-A-MW: Der Solaredge Inline Energiezähler MTR-240-3PC1-D-A-MW ist eine innovative Lösung für präzise Energieverwaltung und -überwachung in Photovoltaik-Systemen. Er bietet eine Vielzahl von Funktionen, die sowohl für private als auch für gewerbliche Installationen geeignet sind.

• Modellnummern: MTR EU3, MTR EU1
• Anzeige: 8-stellig
• Schutzart: IP51
• Befestigung: DIN-Rail
• Gewicht: 320 g
• Material: PC Lexan 503R
• Abmessungen: 72 x 90 x 58 mm (B x H x T)
• AC Terminalquerschnitt: 1,5 – 25 mm²
• RS485 Terminalquerschnitt: 0,2 - 2 mm²
• Betriebstemperatur: -40 bis +70 °C
• Lagertemperatur: -40 bis +85 °C
• Relativfeuchte: 75 % (jährlicher Durchschnitt), 95 % (30 Tage/Jahr)
• Einbauhöhe: < 2000 m
• Pollutionsgrad: 2
• Sicherheitskompatibilität: UL 61010-1, CAN/CSA-C22.2 No. 61010-104, IEC 61010-1
• Nennspannung: 3 x 230/400 Vac (MTR EU3), 1 x 230 Vac (MTR EU1)
• Spannungsbereich (Phase zu Phase): 320 – 460 Vac
• Unterstützte Stromkreise: L1 / L2 / L3 / N (WYE)
• Maximale Leistungsaufnahme (RS485 verdrahteter Anschluss): < 2,0 W
• AC-Frequenz: 45 – 65 Hz
• Maximaler Strom (Imax): 65 A
• Übergangsstrom (Itr): 0,5 A
• Startstrom (Ist): 0,20 mA (Anfangswert), 2,0 mA (Aktualisierung)
• Minimaler Strom (Imin): 0,25 A
• Referenzstrom (Iref): 5 A
• Genauigkeit der aktiven Energie: Itr ≤ Imax: 1%, Imin ≤ I ≤ Itr: 1,5%
• Genauigkeit der reaktiven Energie: Itr ≤ Imax: 2%, Imin ≤ I ≤ Itr: 2,5%
• Überspannung: CAT III 600 Vac
• RS485-Kommunikation: Typ: RS485 Halbduplex, 3 Drähte (A, B, GND), Protokoll: MODBUS RTU
• RS485 Leitungstermination: 120 (wählbar) Ω
• Wireless-Kommunikationsfrequenzbereich: EU: 863 – 870 MHz, AUS: 916 – 924 MHz
• Sendeleistung EIRP: 14 dBm (internes Antennen), 16 dBm (äußere Antenne)
• Modulation: OQPSK
• Antennenanschluss: SMA-RP
• Pulsfrequenz: 1000 imp / kWh
• Pulslänge: 5 (min), 80 (max) ms
• Garantie: 5 Jahre

Der Solaredge Inline Energiezähler MTR-240-3PC1-D-A-MW ist für eine präzise Überwachung von Energieerzeugung, -export und -verbrauch konzipiert. Mit einer Genauigkeit von bis zu 1% bei aktiver Energie und der Möglichkeit, sowohl importierte als auch exportierte Energie zu messen, bietet er eine umfassende Lösung für die Energieverwaltung. Die Integration von internen Stromwandlern ermöglicht schnelle Installationen, und die Unterstützung für die Begrenzung von Export/Import sowie für SolarEdge Smart Energy-Anwendungen macht ihn zu einer flexiblen und zukunftssicheren Wahl. Die einfache Einrichtung durch automatische Erkennung durch den SolarEdge-Wechselrichter und die intuitive Konfiguration über die SetApp-Mobil-App sorgen für eine benutzerfreundliche Erfahrung. Dank seiner kompakten Bauweise passt der Zähler perfekt in gängige elektrotechnische DIN-Rail-Schränke.
