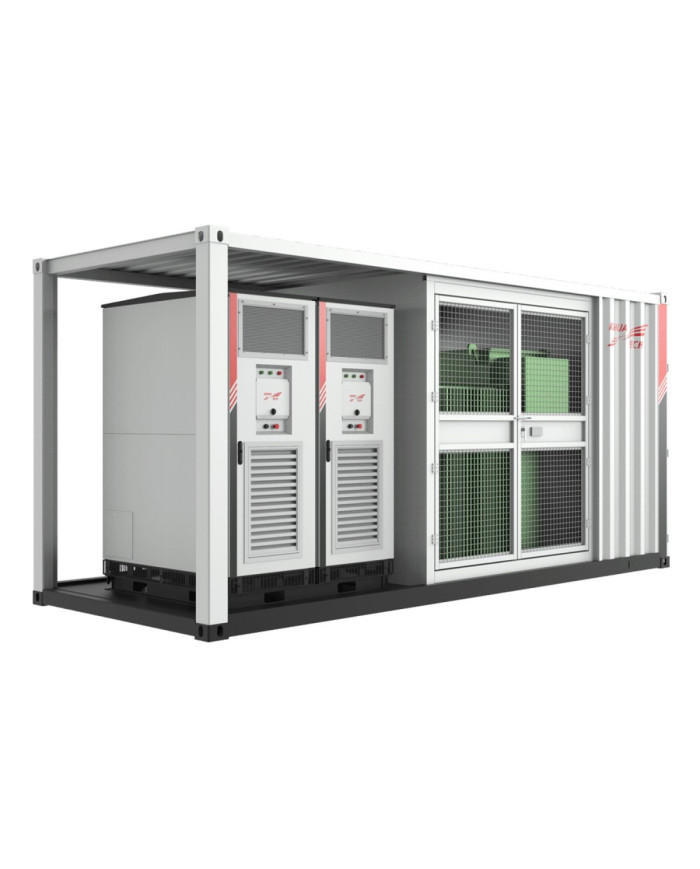

KEHUA BCS2500K-B-HUD/T 1500Vdc kontejnerski sistem za pretvorbo moči

KEHUA BCS2500K-B-HUD/T je napredni kontejnerski sistem za pretvorbo moči (PCS), zasnovan za integracijo v baterijske sisteme za shranjevanje energije (BESS). Ta rešitev na ključ vključuje pretvornik in transformator, kar zagotavlja enostavno namestitev in uporabo.

• Nazivna izhodna moč AC: 2500 kW
• Največja izhodna moč AC: 2750 kVA
• Nazivna izhodna napetost AC (omrežje): 690 Vac (3P3W+PE)
• Razpon napetosti omrežja: -15% ~ 10% (nastavljivo)
• Nazivna frekvenca omrežja: 50/60 Hz
• Največji izhodni tok: 2302 A (omrežno/izven omrežja)
• Faktor moči: >0.99 (pri nazivni moči)
• Nastavljiv faktor moči: 1 (vodilni) ~ 1 (zaostajajoči)
• THDi (Totalna harmonična distorzija toka): <3% (pri nazivni moči)
• Največja napetost DC: 1500 Vdc
• Učinkovitost PCS: ≥99% (do 99,03%)

Ta sistem se ponaša z visoko učinkovitostjo pretvorbe moči in je zasnovan za delovanje v ekstremnih okoljskih pogojih. Podpira različne funkcije omrežja, vključno z VSG, PQ in VF. Integriran dizajn pretvornika in transformatorja poenostavlja dostavo, transport in namestitev. KEHUA BCS2500K-B-HUD/T je idealna rešitev za izravnavo konic, frekvenčno modulacijo in pomožno priključitev na omrežje za nove energetske sisteme.

Dodatne specifikacije:

• Nazivna izhodna napetost AC (izven omrežja): 690 Vac
• Natančnost izhodne napetosti (izven omrežja): 1%
• THDu (Totalna harmonična distorzija napetosti, izven omrežja): ≤3% (linearna obremenitev)
• Zmožnost preobremenitve: 110% preobremenitev
• DC napetostno območje: 1000 ~ 1500 Vdc
• Največji DC tok: 2806 A
• Nazivna moč transformatorja: 2500 kVA
• Transformatorsko razmerje transformacije napetosti: 0.69/(6-35) kV
• Način izolacije transformatorja: Oljno potopljen transformator ali suhi transformator (za sistem na ključ)
• Način izolacije PCS: Brez
• Dimenzije (Š×V×G):
  • Enota PCS: 1000×2450×1400 mm
  • Kontejnerski sistem: 6058×2896×2438 mm
• Teža:
  • Enota PCS: 1650 kg
  • Kontejnerski sistem: 13000 kg
• IP ocena:
  • Enota PCS: IP65
  • Kontejnerski sistem: IP54 (Nekateri viri navajajo IP55)
• Tip hlajenja: Inteligentno tekočinsko hlajenje (za enoto PCS), Inteligentno zračno hlajenje (za kontejnerski sistem)
• Nadmorska višina: 4000 m (>2000 m zmanjšanje moči)
• Delovna temperatura: -35℃ ~ 60℃ (>45℃ zmanjšanje moči)
• Relativna vlažnost: 0~100% (brez kondenzacije)
• Zaslon: LED, Zaslon na dotik (izbirno)
• Komunikacijski protokol: Modbus-RTU, Modbus-TCP, IEC61850, IEC104
• Komunikacijski vmesnik: RS485, CAN, Ethernet
• Skladnost/Standardi: IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727

Glavne značilnosti:

• Visoko učinkovita pretvorba moči z napredno ANPC tri-nivojsko tehnologijo topologije.
• Podpira vzporedno povezavo več strojev za razširljivost.
• Funkcije, prijazne omrežju, vključno z VSG (Virtual Synchronous Generator), PQ (Kakovost moči), VF (Nadzor napetosti in frekvence), zmožnosti zagona brez omrežja in hladnega zagona.
• Funkcija H/LVRT (High/Low Voltage Ride Through) za visoko prilagodljivost omrežju.
• Spletno zaznavanje izolacije za večjo varnost.
• Prilagodljiv ekstremnim okoljskim pogojem, kot so visoka temperatura, sol in ekstremni mraz.
• Spremljanje stanja transformatorja v realnem času.
• Integrirano zajemanje podatkov in optično omrežje za inteligentno upravljanje delovanja.
• Enoten zunanji komunikacijski vmesnik, ki podpira IEC61850.
• 1,1-kratna dolgoročna zmogljivost preobremenitve, z delovanjem pri polni obremenitvi pri 45 ºC.
• Odziv na ukaze EMS (Energy Management System) na ravni milisekund.
• Pogosto se uporablja skupaj z baterijami CATL EnerC+ za popolno rešitev BESS, ki ponuja visoko energijsko zmogljivost (npr. 4.073,6 kWh) z naprednim tekočinskim hlajenjem in večnivojsko protipožarno zaščito.

KEHUA je vodilni proizvajalec z globalno prisotnostjo, ki služi strankam v več kot 100 državah. Z več kot 2200 inženirji in več kot 2100 avtorskimi pravicami in patenti, podjetje zagotavlja visoko kakovostne in zanesljive rešitve za kritično moč, podatkovne centre in obnovljive vire energije. EAN: 2010000032527
