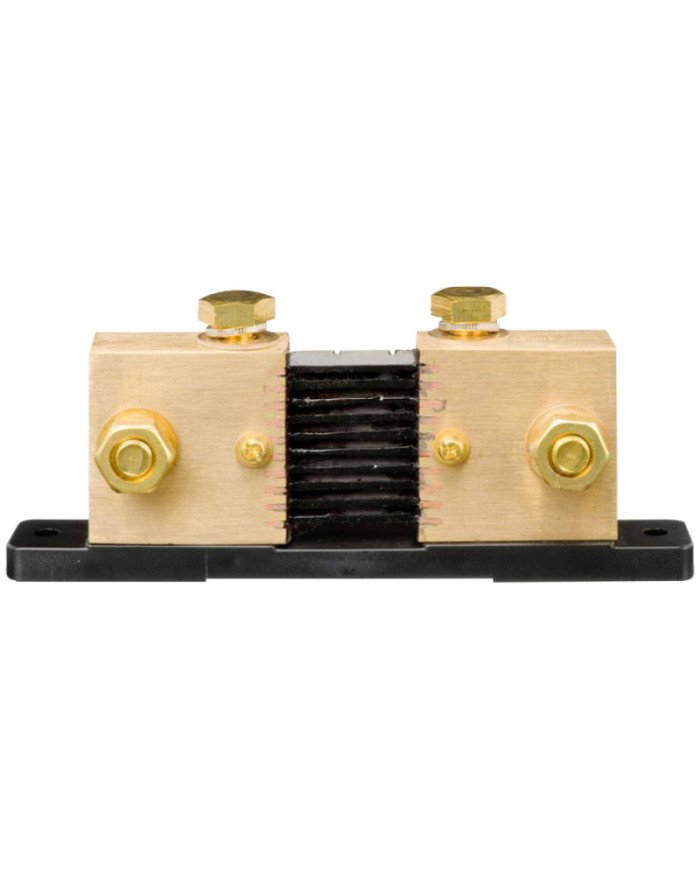

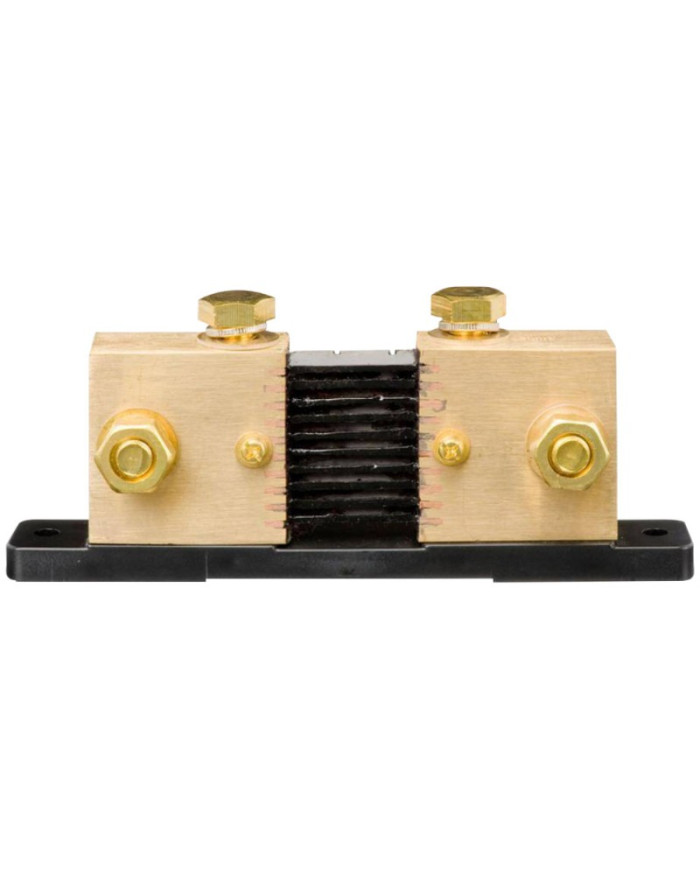

Victron Energy SmartShunt 500A/50mV šunt za akumulator

Victron Energy SmartShunt 500A/50mV, model RB-500-50, je merilnik toka za baterije, ki omogoča natančno spremljanje stanja naboja in energije. Združljiv z Morningstar ReadyShunt ter se lahko vgrajuje v ReadyRail-capable izdelke, kar omogoča enostavno integracijo v obstoječe sisteme.

• Napetostni in tokovni parametri: nazivni tok 500 A, napetostni padec 50 mV na nazivni tok, šuntna upornost 0.000167 Ω (ob 25 °C); merilni element iz manganina; šuntni vijaki M10; vnosni vij 3/8-16 UNC x 5/8 in; izhodni terminali M4 x 0.7 x 16 in in M1 x 0.7 x 10 in; napajalni obseg 6.5–70 VDC; statusna napetost 6.5–70 VDC; kapaciteta baterije 1–9999 Ah; navor montiranja 14–15 in-lbs (19.0–20.3 Nm).
• Natančnost meritev: tok ±0.01 A, napetost ±0.01 V, Ah ±0.1 Ah, SOC ±0.1%, čas do odhoda ±1 min; skupna natančnost ±0.25%; nizki tokovi ±0.3% (za zelo nizke tokove); temperaturna natančnost ±1 °C/°F (0–50 °C / 32–120 °F) z optionalnim senzorjem; dodatna natančnost ±0.4%; nizkotokska meritev <10/20/40 mA ±0.3%.
• Monitoring in shranjevanje podatkov: meri lead-acid SOC ter energijo v/iz (Ah); shranjeni podatki: napetost, tok, preostali SOC («to go») in AUX vhod; podpira mid-point meritev ali temperaturo s po želji; lahko monitorira drugo baterijo; zgodovinske podatke o trendih hrani do 46 dni.
• Povezljivost in način uporabe: VE.Direct komunikacijski port; opcijsko na voljo VE.Direct Bluetooth Dongle; Bluetooth omogoča brezžično branje; branje tudi preko GX naprave z VE.Direct kablom; brez vgrajenega zaslona; podatki so dostopni na telefonu/tabletu.
• Kabli in dodatki: prisotna sta dva kabla z zaščito 1 A za '+' povezavo; temperaturni senzor (ASS000100000) je na voljo kot dodatek.
• Dimenzije in namestitev: dve varianti dokumentirane. Variant A: dolžina 82.55 mm, širina 44.45 mm, višina 44.45 mm (merilni element 25 mm). Variant B: višina x širina x globina 46 × 120 × 54 mm; namestitev na podlago, neposredno na kovinske površine; robustna fenolna baza; bakreni terminalni priključki; nizke vrednosti šunta.
• Varnost in skladnost: zaščita IP21; skladnost z EN 60335-1; emisije/imuniteta EN-IEC 61000-6-3 / EN-IEC 61000-6-2; avtomobilska skladnost EN 50498; delovni temperaturni razpon -40 do +60 °C; skladiščni -20 do +50 °C.
• Uporaba in kompatibilnost: povezuje se z Morningstar ReadyShunt; združljiv z ReadyRail; primeren za negativen ali pozitiven del sistema; brez zaslona; branje prek GX ali mobilne naprave; cenovno ugodna alternativa BMV pri zahtevanem monitoringu baterije.
• Opomba o razponu merjenja: zasnovan za merjenje DC tokov od 5 A do 1200 A (širši razpon kot 500 A).

Ta kompaktni in robusten šunt ponuja zanesljivo meritev toka in stanja baterije v off-grid in mobilnih sistemih. Z zbiranjem podatkov o napetosti, toku in SOC ter možnostjo vizualizacije na mobilni napravi ali GX napravi preko VE.Direct ali Bluetooth, zagotavlja jasen vpogled v delovanje baterij z dolgoročno zgodovino podatkov.
