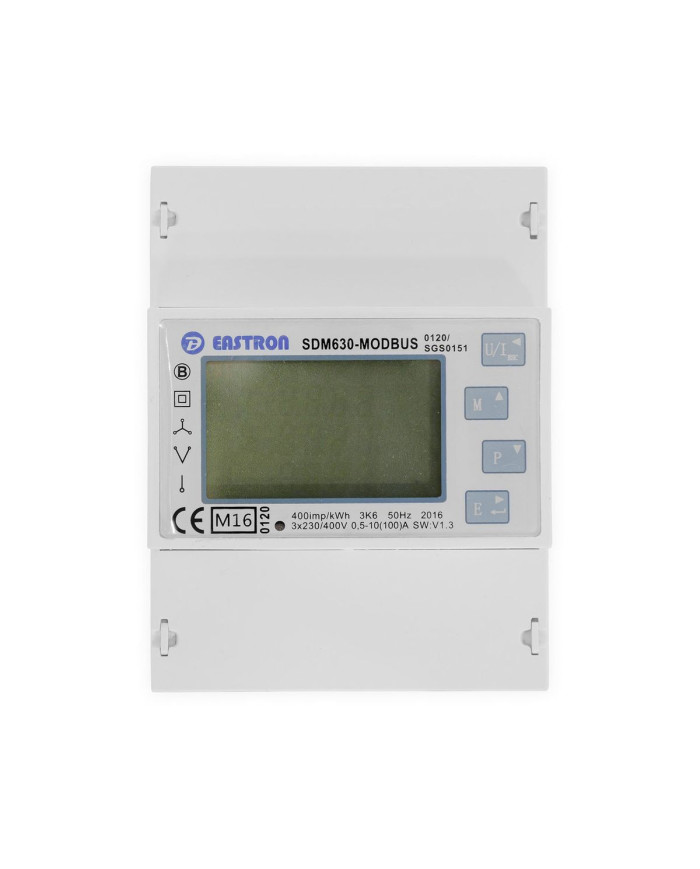

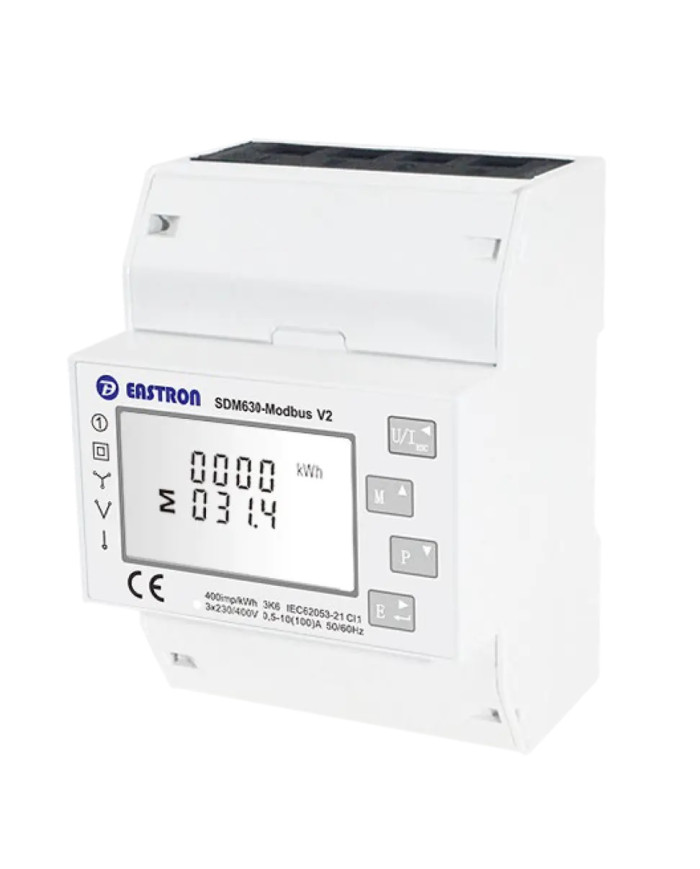

Solplanet Eastron SDM630 Modbus 3‑vaiheinen energiamittari

Kolmi- vaiheinen, DIN-railin päälle kiinnitettävä energiamittari SDM630-MODBUS (Solplanet Eastron) tarjoaa luotettavan kuorman ja energiankulutuksen seurannan teollisuuskäyttöön. Laitteessa on 2 pulssilähtöä, RS485 Modbus RTU -yhteys sekä mahdollisuus M‑Bus-liitäntöihin, mikä tehostaa integroitavuutta olemassa oleviin mittaus- ja automaatiojärjestelmiin.

• Kolmi- vaiheinen, nelivirtinen DIN-rail mittari, malli SDM630-MODBUS (Solplanet Eastron) sekä 100 A suora syöttö.
• Jännite 3 × 230/400 V AC, taajuus 50/60 Hz ja jännitealue -20%…+15% Un.
• Laaja mittausalue: kWh (kokonais sekä import/export), kVArh, kVA, kW, kVAr, PF sekä THD ja Hz.
• Tarkkuus: aktiivinen teho 0.2% (täysasteikolla), reaktiivinen 1%; PF-skaala -0.5…+0.5.
• Pulssilähtöjen parametrina kWh-import ja kWh-export, pulssin leveydet 200/100/60 ms.
• Kommunikaatio: RS485 Modbus RTU (half-duplex); baud 2400–38400 bps; osoite 1–247; parity NONE/EVEN/ODD; 8 data bits, 1 stop bit.
• M‑Bus (EN13757-3) tuki: Primary 1–250; Secondary 0010‑00‑01 až 99 99 99 99; laajennettavat osoitteet ja protokollit.
• Suojaus ja sertifiointi: MID-sertifiointi Annex B+D; IP51 sisäkäyttöön; eristys 4 kV (1 min), impulse-vastus 6 kV.
• Mittojen ja asennuksen kustannustehokkuus: 76 × 126 × 76 mm, DIN-rail kiinnitys.
• Käyttöalue ja olosuhteet: -25 °C…+55 °C, kosteus ≤75% RH, korkeudella jopa 2000 m; sisätiloihin suunniteltu.
• Näyttö ja konfigurointi: taustavalaistu LCD sekä ilmainen konfigurointiohjelmisto.
• Aikakellon luotettavuus: aikakellon virhe < 1 s/päivä; 10 aikajaksoa; paristo kestää jopa ~15 vuotta.
• Energia-mittaustyö: kokonaisaktiivenergia, import/export energia sekä kokonais- ja import/export reaktiivenergia; tiivis tieto energiankäytöstä ja laskutuksesta.

SDM630-MODBUS yhdistää tarkan mittauksen, joustavat kommunikointivaihtoehdot ja vahvan turvallisuuden samaan pakettiin. MID-sertifiointi, IP51-suojaus sekä DIN-rail-kiinnitys tekevät siitä ihanteellisen ratkaisun rakennusten sekä teollisuuslaitosten energianhallintaan ja laskutukseen, kun tarvitaan luotettavaa 3P/4W mittausta ja monipuolisia tiedonsiirtovaihtoehtoja.
