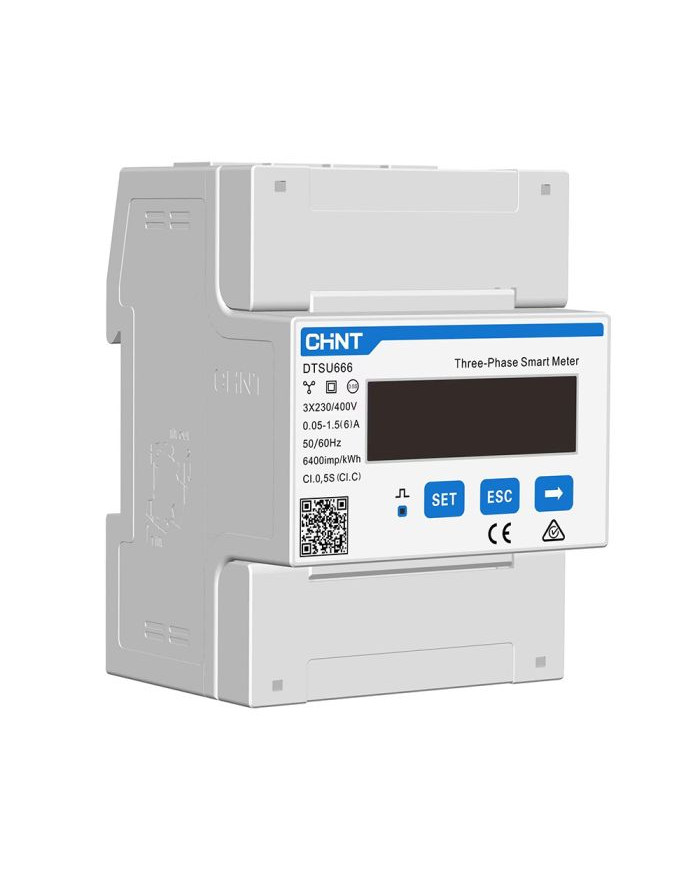

DEYE DTSU666 kolmivaiheinen kaksisuuntainen nelikvadranttinen energiamittari verkkoanalyysitoiminnoilla

DEYE DTSU666 on kolmivaiheinen, kaksisuuntainen nelikvadranttinen energiamittari, jossa on kattavat verkkosuuntautuneet analyysiominaisuudet. Laite soveltuu energian mittaukseen, järjestelmän valvontaan ja syvälliseen verkkoanalyysiin teollisuus- sekä rakennuskäytössä.

• Kolmivaiheinen, kaksisuuntainen nelikvadranttinen mittaus – 3P4W (kolmivaiheinen nelijohtoinen); vaihtoehtoisesti 3P3W (kolmivaiheinen kolmijohtoinen).
• Yhteensopivuus ja liitännät – IEC 62052-11; IEC 62053-21; RS485; Modbus RTU; DL/T 645-2007.
• Nimellisjännite ja mittausvirta – Un 3×230/400 V; In 5(80) A; Ct 1.5(6) A.
• Taajuus ja jännitealue – 50 Hz tai 60 Hz; laaja käyttöjännite 0.7Un–1.2Un.
• Tarkkuusluokat – aktiivinen energia Class 1.0; reaktiivinen energia Class 2; pulssiarvot 400 imp/kWh (aktiivinen) ja 400 imp/kVarh (reaktiivinen).
• Mittausmuoto ja signaalit – jännitteet UA/UB/UC, virrat IA/IB/IC; teho PΣ sekä PA/PB/PC; hyötysuhde PFΣ sekä PFA/PFB/PFC; hetkelliset arvot kW/kvar, Irms, Vrms, taajuus sekä PF.

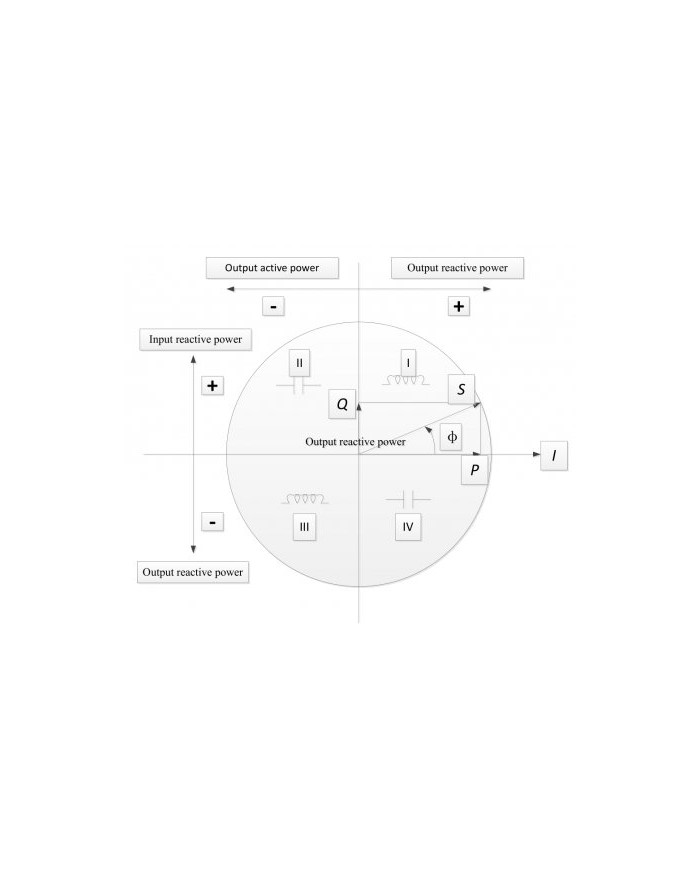

• Kaksisuuntainen energiamittaus – 4-kwadranttinen energiamittausominaisuus.

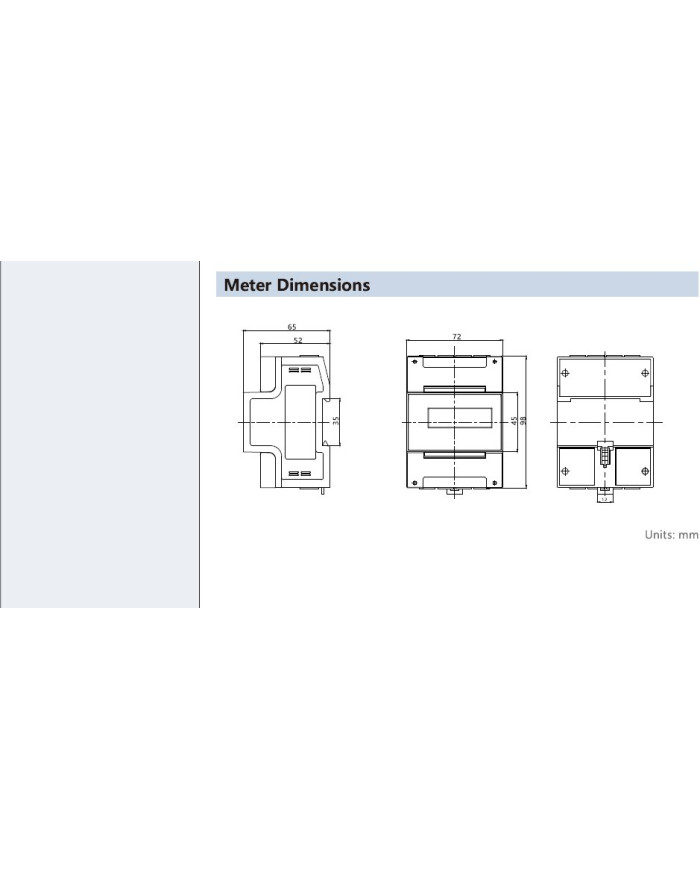

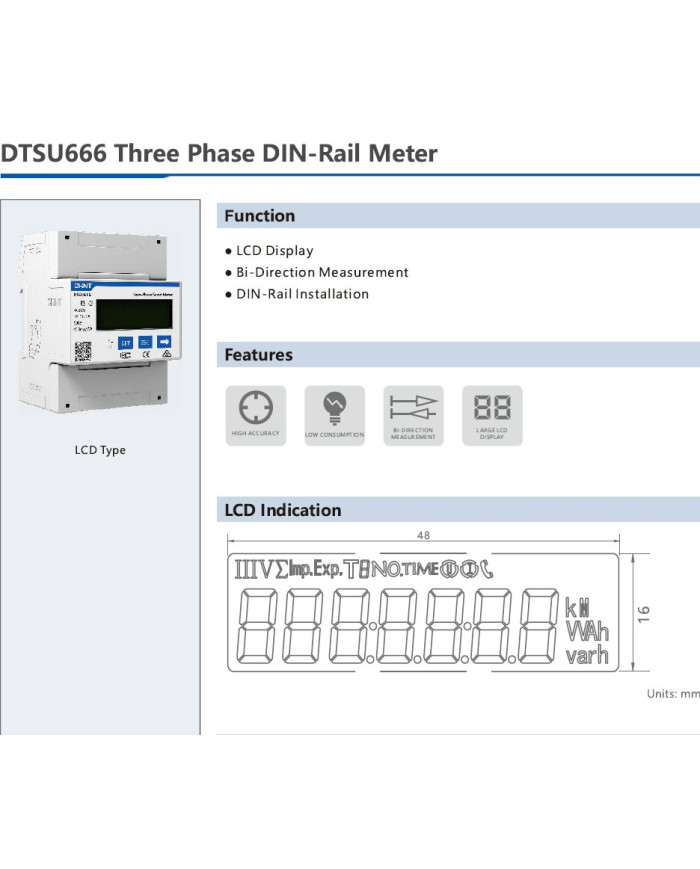

• Näyttö ja rakenne – 7‑segmenttinen, 7 merkkiä kristallinäyttö; mitat noin 100 × 72 × 65 mm; paino ~0.4 kg; DIN-rail-kiskokiinnitys (DIN-35).
• Ylläpito ja tallennus – tiedot tallessa vähintään 10 vuotta virrankatkaisun jälkeen; energian resetointi mahdollinen.
• Säädettävät konfiguraatiot – Ct 1–9999; Pt 0.1–999.9; protokolla D/IT 645-2007; baudinopeudet 1200–19200 bps; osoite 1–247; kolme virran- ja verkonyhteyspuolta 3P4W/3P3W; energian resetointi sekä näytön taustavalo 0–30 s.
• Ympäristö ja suojaus – IP54; käyttötilan lämpötila -10°C–+45°C; varastointi -25°C–+75°C; RH ≤75%; sisäkäyttöön suunniteltu ja verkon valvontaan tarkoitettu.
• Sovelluskohteet – energian seuranta, verkon parametrit sekä data tallennus ja etäyhteydet; kattava analyysi ja monitorointi yhdessä laitteessa.

DEYE DTSU666 tarjoaa tarkan mittauksen, kaksisuuntaisen energian hallinnan ja laajat verkkoanalyysin toiminnot erityisesti teollisiin energianseurantatarpeisiin. Sen laaja sarja rajapintoja, DIN-rail asennus sekä pitkä datansiirto- ja tallennustuki tekevät siitä luotettavan valinnan järjestelmien optimointiin ja energiankulutuksen hallintaan.
