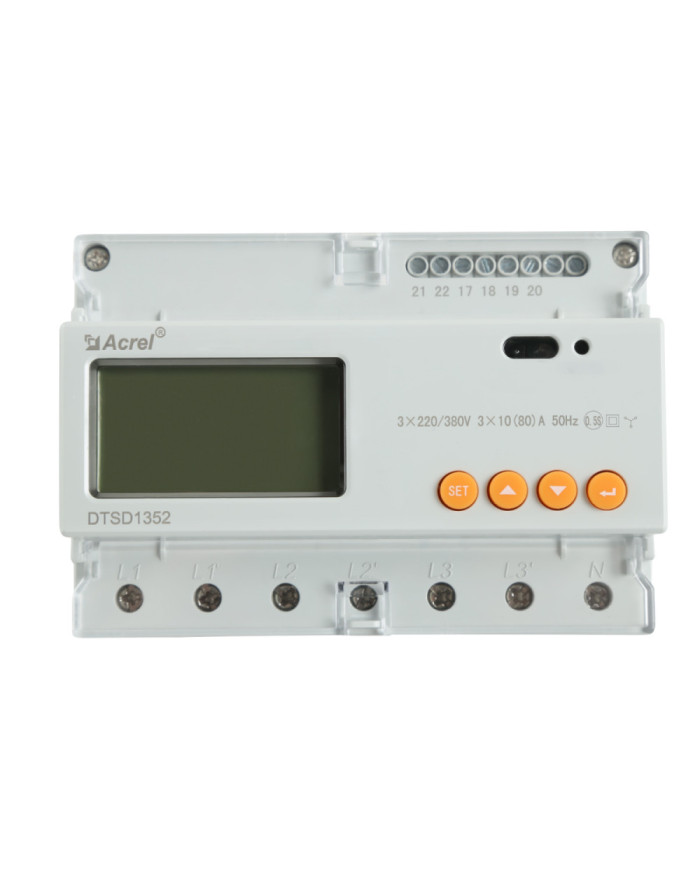

Sungrow DTSD1352-C 3‑vaiheinen älykäs energiamittari 1(6)A DIN-kiskoon (RS485, Modbus, kaksisuuntainen)

DTSD1352-C/1(6)A on kolmenvaiheinen älykäs energiamittari DIN-kiskoon, joka mahdollistaa kaksisuuntaisen energian mittauksen sekä vientiohjauksen tilan seurannan RS485/Modbus -yhteydellä. Laite on suunniteltu energianhallintaan ja kuormitusmittaukseen, yhteensopiva Sungrowin inverttereiden kanssa sekä EyeM4 WiFi -donglen kanssa.

• Malli: DTSD1352-C/1(6)A – kolmenvaiheinen älykäs energiamittari DIN-kiskoon, tarkoitettu export-kontrolliin ja kuormitusmittaukseen ulkoisten CT-kykyaineiden kanssa.
• Tyyppi: Kolmenvaiheinen energiamittari, joka mittaa aktiivista energiaa ja tukee kaksisuuntaista energian virtaa verkkosuuntaan.
• Sovellus: Vienti-tilan hallinta ja kuormitusmittaus; helppo integroida Sungrow-inverttereihin ja energianseurantaan sekä järjestelmän optimointiin.
• Nimellisjännite: 230 V (fase-to-neutral) / 400 V (fase-to-fase), tarjoten yhteensopivuuden tavallisten sähköverkkojen kanssa.
• Jännitealue: 180–268 V syöttöjännite, automaattisesti sovitettavissa useimpiin verkkoympäristöihin.
• Tehonkulutus: Alle 2 W (10 VA) mitoitus, jolloin mittaus ei rasita verkkoa tai vaikuta kuormitusmittauksiin.
• Enimmäisvirta ja CT: Enintään 80 A maksimivirta ulkoisten CT-kykyjen kautta; CT-tarve on toteutettava erikseen.
• Mittaustapa: Ulkoiset virta-muuntajat (CT) ovat välttämättömiä, mikä mahdollistaa tarkat tulokset suurissa kuormitusjärjestelmissä.
• Taajuus ja tarkkuus: Verkon taajuus 50 Hz; mittausluokka 0.5 (aktiivinen) – korkea tarkkuus energiamäärien mittaukseen.
• Yhteys ja viestintä: RS485 (Daisy-chain -topologia, Modbus-yhteensopiva) – luotettava tiedonsiirto antureista invertteriin.
• RS485-liitännät: Meteri sivulla Terminal 21 = RS485+ A (vihreä), Terminal 22 = RS485- B (valkoinen/vihreä); helppo ja selkeä asennus.
• IP-luokitus ja ympäristö: IP20; käyttö -25 °C…55 °C ja 0–95 % suhteellinen kosteus soveltuvissa tiloissa.
• Mitat ja asennus: Koko 126 × 91 × 74 mm; paino noin 0,35 kg; asennus 35 mm DIN-rail – kompakti ja kevyt asentaa.
• CT-käyttö ja asennusinvertteriin: Vaatii ulkoiset CT:tä; asennus suositellaan tehtäväksi first- tai last-inverter -asennuksessa toimitusympäristöön.
• Yhteensopivuus ja konfiguraatio: Kompatibiliteetti Sungrow-inverttereiden sekä EyeM4 (WiFi) -donglen kanssa; konfiguraatio: laiteosoite muokattavissa (oletus 254), portti COM1.

DTSD1352-C/1(6)A tarjoaa tarkan ja luotettavan tavan valvoa energian vientiä ja kulutusta älykkäästi. Sitä voidaan käyttää yhdessä ulkoisten CT:iden kanssa korkean tarkkuuden mittauksiin, ja sen RS485-rajapinta sekä Modbus-tuki mahdollistavat helposti laajennettavat energianhallintaratkaisut nykyisissä sekä tulevissa järjestelmissä.
