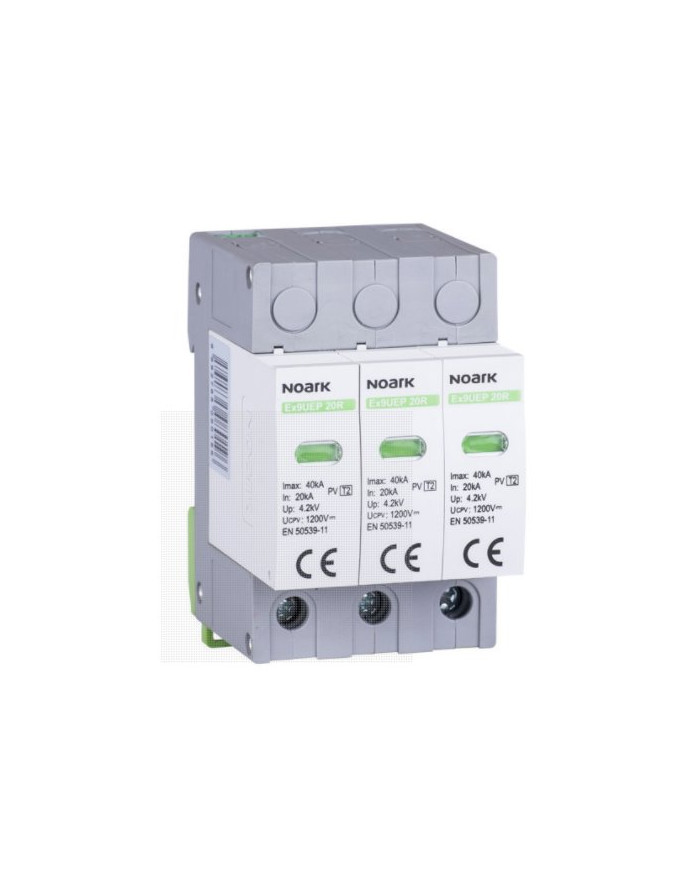

NOARK Ex9UEP Ülepingekaitse PV-süsteemidele Tüüp 1+2 1000V DC 3P (111759)

NOARK Ex9UEP Ülepingekaitse PV-süsteemidele on Tüüp 1+2, 1000V DC, 3P (111759) ning on mõeldud PV-süsteemide DC ülepingekaitseks. Toode on modulaarne ning kasutab vahetatavaid varistorielemendid, mis tagab pikaealisuse ja lihtsa hoolduse. Kaitse vastab EN 61643-31 standards ning sobib nii maandatud kui ka mittemaandatud PV‑paigaldistele.

• DC ülepingekaitse PV-süsteemidele, Tüüp 1+2 (klass I+II, tüüp 1+2, B+C)
• Nominaalne väljalülitusvool In 20 kA (8/20 μs) iga mooduli jaoks
• Maximaalne Imax 40 kA (8/20 μs)
• Opereerimise laadius: UCPV 500–1500 V DC
• Sobib maandatud ja mittemaandatud PV-süsteemidele
• Modulaarne konstruktsioon, vahetatavad varistorielemendid
• Valikuline abiapaar teavitusest ploki seisust
• Optiline olekusignaal plokile
• EN 61643-31 vastavus
• Varistor/ MOV tüüpi sisend
• Kolm kaitseastet: termiline, lühisest ja PE
• Ühendusrežiim: I, U, Y

Lõpuks pakub Ex9UEP laialdasi paigaldusvõimalusi: kinnitamine TH-35 mm juhtpoldi basseinile, paigutus asendist sõltuv, ning IP20 kaitseklass. Siseühendus ja kontaktide ristlõikeid kirjeldatakse: 2,5–25 mm² (peamine), abistiku kontaktid 0,14–1,5 mm². Kaal on vaid ~0,12 kg, mis teeb paigaldamise kerge ja paindliku. Toode on mõeldud siseinstallatsiooniks (kliimatingimused -40..+80°C, 2.käigu z. 5–95%), ning toote kõrgus ja laius sobivad standardsetele TH-35 mm onidele. Paigaldusasendi valik on vaba, mis sobib erinevates seadmezõlmedes kasutamiseks. Abi- ja andmepunktid on saadaval ning kinnitusmoment kruvile 2–3,5 Nm tagab kindla ühenduse.
