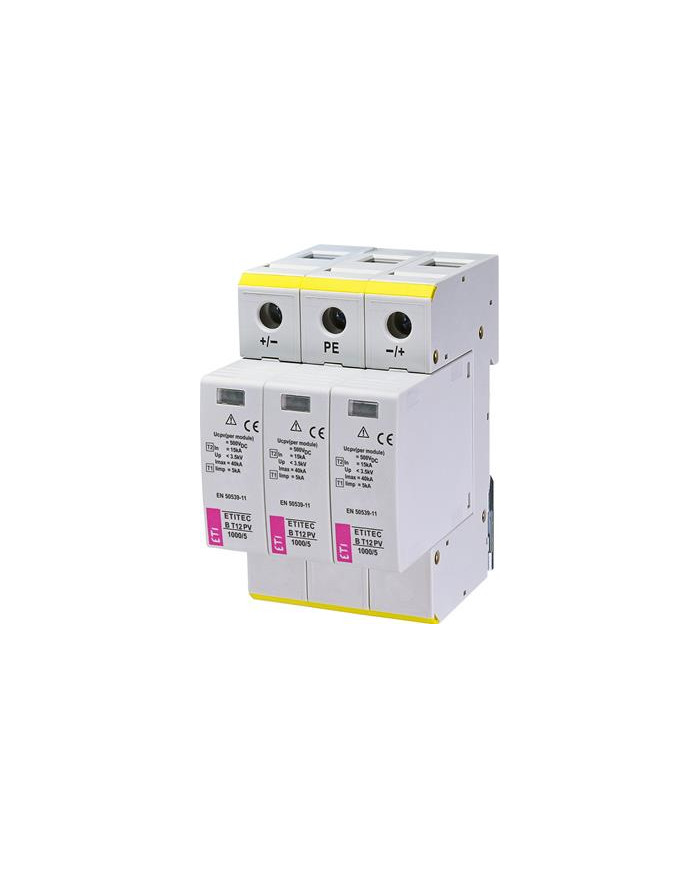

ETI EM T12 PV 1100/6,25 Y - ülepinge piiraja päikeseelektrisüsteemidele T1+T2 (B+C), Iimp 6,25 kA, 1100 V DC

ETITEC EM T12 PV 1100/6,25 Y on ülepinge piiraja päikesepaneelisüsteemidele, mille T1+T2 (B+C) DC kaitse tagab kiire ja usaldusväärse toimimise. Kahe variandi vahel on standardne Y ja RC, kus RC mudel sisaldab välise vearsignaalide kontakti ning võimalust kasutada asendatavaid mooduleid.

• Tootekategooria ja kasutus: ETITEC EM T12 PV 1100/6,25 Y ja RC – päikesepaneelide ülepinge piirajad, T1+T2 (B+C) DC, modulaarne disain.
• Pinge ja voolud: Uc/DC 1100 V, Vpvdc 1100 V, 1100 V töörõhk, In 20 kA (8/20 μs); Imax 40 kA; Lightning impulse current 6.25 kA (10/350); Itotal 6.25 kA.
• Kaitsetase ja kiirus: Up 3.8 kV, lühisaldus 11 kA, ta reageerimisaeg <25 ns, W/R 9.77 kJ/Ω, Q 3.125 As.
• Füüsilised omadused: Kaal 397 g (standard) või 406 g (RC); laius 3 moodulit; paigaldus TH35 raami; IP20; korpus termoplastist, mittesüttiv UL 94 V-0; töötemperatuur -40°C kuni +85°C; niiskus 5–95%; maksimaalne kõrgus kuni 4000 m.
• Juhtmete ühendus: peamine kuni 35 mm² (juhtm) / 25 mm² (kaabli kiud); pinge/tõmme 4.5 Nm.
• RC lisafunktsioonid: RC mudelil on välise vearsignaal kontaktid; AC/DC signalisatsioonid 250 V/1 A või 125 V/1 A (AC) ning 48 V/0.5 A, 24 V/0.5 A, 12 V/0.5 A (DC); kaugsignaalid kuni 1.5 mm²; remote terminals 0.25 Nm.
• Signalisatsioon ja varistor: varistoririkke märgistus roheline aken OK; värviline aken näitab kahjustust.
• Standardid ja kvaliteet: vastab EN 50539-11:2013+A1:2014, PN EN 61643-11:2013-06, EN 61643-11:2012; CE märgistus 2019; kvaliteedijuhtimissüsteem ISO 9001.
• Pakkimine ja koodid: pakend 1/5; tootekoodid 002440580 (ETITEC EM T12 PV 1100/6,25 Y) ja 002440581 (ETITEC EM T12 PV 1100/6,25 Y RC); asenduskaugemoodul MOD. EM T12 PV 550/6,25 RC jaoks.

Need ülepinge piirajad pakuvad PV-installatsioonidele tugevat kaitset ning modulaarne disain lihtsustab paigaldust ja hooldust. RC-versioon laieneb funktsioonidega välise signalisatsiooni ning võimaldab kohandatud moodulite kasutuselevõttu, pakkudes kõrgemat paindlikkust suurte päikesesüsteemide jaoks. Valige ETITEC EM T12 PV 1100/6,25 Y või RC vastavalt oma süsteemi nõuetele ja turvanõuetele.
