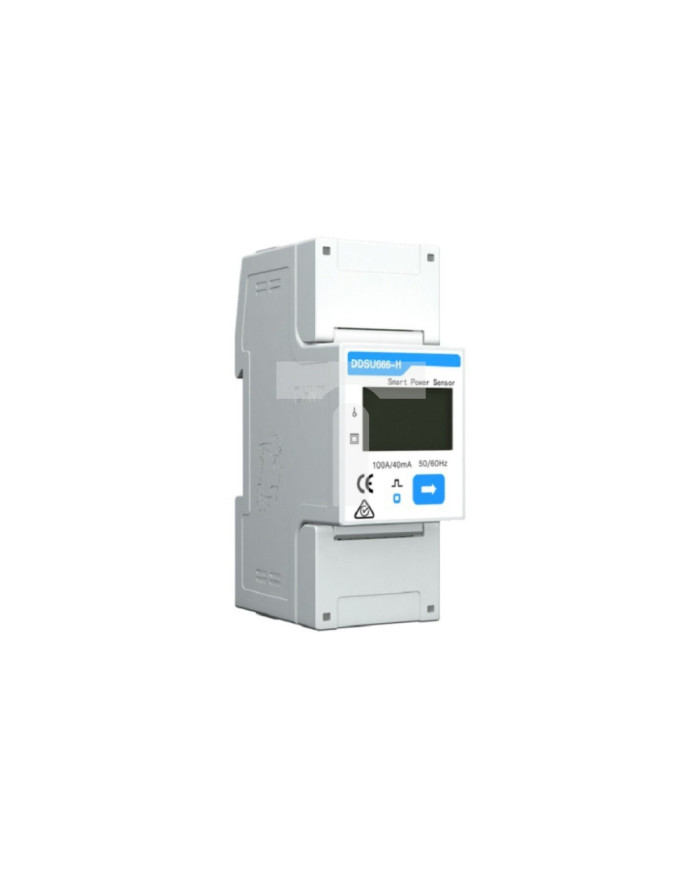

SolaX DDSU666 enofazni pametni števec energije 100A CT, RS485 Modbus

DDSU666 enofazni pametni števec energije z direktno povezavo zagotavlja natančno meritev porabe in energije proizvedene v enofaznih omrežjih. Z dvosmernim merjenjem v sistemih 1P2W ter z RS-485 povezljivostjo in Modbus-RTU protokolom omogoča enostavno integracijo v napredne nadzorne sisteme.

• Model: DDSU666; enofazni dvosmerni števec energije z direktno priključitvijo (1P2W)
• Napetost in tok: 220–240 V; razpon delovanja 0.7–1.2 Un; direktni tok 0.25–80 A
• Zaslon: LCD, 6-mestni prikaz; območje 0–99999.99 kWh
• Pulzni izhod: 800 impulzov na kWh; indikator LED v rdeči barvi
• Natančnost: napetost ±0.5%; tok/power/energija ±1%; razred natančnosti B
• Frekvenca merjenja: 50/60 Hz; natančnost merjenja frekvence ±0.01 Hz
• Komunikacija: RS-485, 9600 bps; Modbus-RTU
• Poraba in zmogljivost: poraba aktivne moči ≤ 0.8 W; največja vidna moč ≤ 5 VA
• Dimenzije in teža: 36 × 98 × 65 mm; teža 1.2 kg; namestitev na DIN-rail 35 mm
• Okoljski pogoji: delovna temperatura −25 °C do 60 °C; skladiščenje −40 °C do 70 °C; vlaga 0–95% RH; IP54
• Izolacija in priključitev: izolacijski razred II; priključitev 1P2W (direktna)

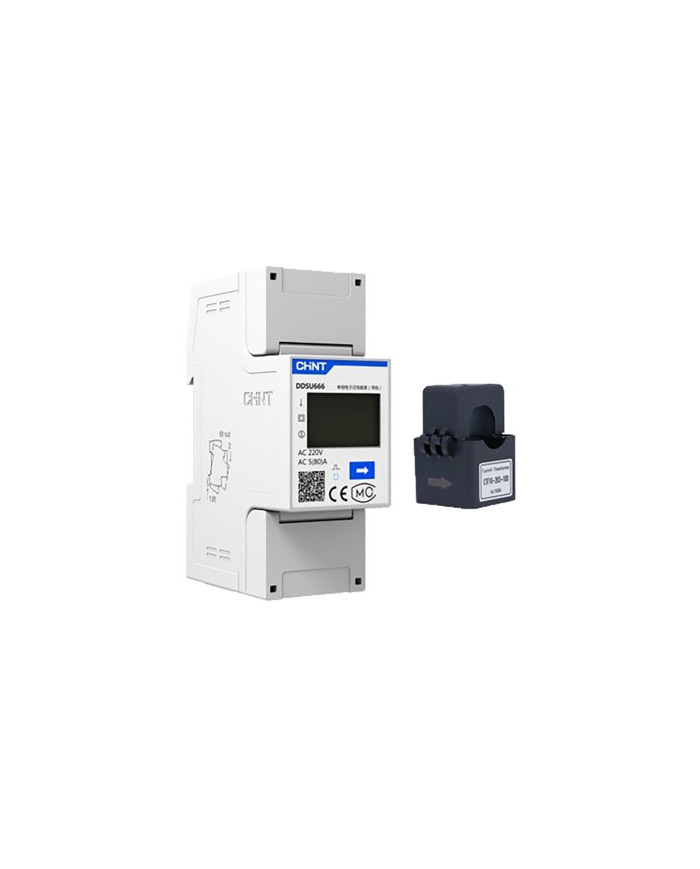

• Pripomočki: CT 100 A / 40 mA (5 m / 16.4 ft) vključeni
• Funkcije: meri in izračunava električne parametre; funkcija nič izvoza; LCD prikaz vključuje uvoženo aktivno energijo, izvozno

  DDSU666 enofazni pametni števec energije z direktno povezavo omogoča natančno merjenje porabe in energije proizvedene v enofaznih omrežjih. Z dvosmernim merjenjem v konfiguraciji 1P2W ter RS-485 povezljivostjo in Modbus-RTU protokolom se brez težav integrira v napredne nadzorne sisteme.

  • Model: DDSU666; enofazni dvosmerni števec energije z direktno priključitvijo (1P2W)
  • Napetost in tok: 220–240 V; delovno območje 0.7–1.2 Un; direktni tok 0.25–80 A
  • Zaslon: LCD, 6‑mestni prikaz; območje 0–99999.99 kWh
  • Pulzni izhod: 800 impulzov na kWh; LED indikator v rdeči
  • Natančnost: napetost ±0.5%; tok/power/energija ±1%; razred natančnosti B
  • Frekvenca merjenja: 50/60 Hz; ±0.01 Hz
  • Povezljivost: RS-485, 9600 bps; Modbus-RTU
  • Poraba in zmogljivost: poraba aktivne moči ≤ 0.8 W; največja vidna moč ≤ 5 VA
  • Dimenzije in namestitev: 36 × 98 × 65 mm; teža 1.2 kg; DIN-rail 35 mm
  • Pripomočki: CT 100 A / 40 mA (5 m / 16.4 ft) vključeni
  • Okolje in dodatne funkcije: IP54; delovna temperatura −25 °C do 60 °C; skladiščenje −40 °C do 70 °C; vlaga 0–95% RH (ne kondenzira); funkcija nič izvoza; LCD prikaz vključuje uvoženo aktivno energijo (pozitivno), izvoženo energijo (negativno), Modbus status ter podatke/pariteto/stop bite
  • Standardi in združljivost: IEC 62052-11, IEC 62053-21; EN 50470-1, EN 50470-3; CE, RoHS

  DDSU666 zagotavlja zanesljivo merjenje in pregled nad porabo ter proizvedeno energijo v enofaznih omrežjih. S podporo RS-485 in Modbus-RTU omogoča lahko integracijo v nadzorne sisteme, pri čemer LCD zaslon jasno prikazuje uvoženo energijo, izvoz ter status komunikacije. Namenjen je monophasic monitoring z bidirectional merjenjem in enostavno DIN-rail namestitev.
