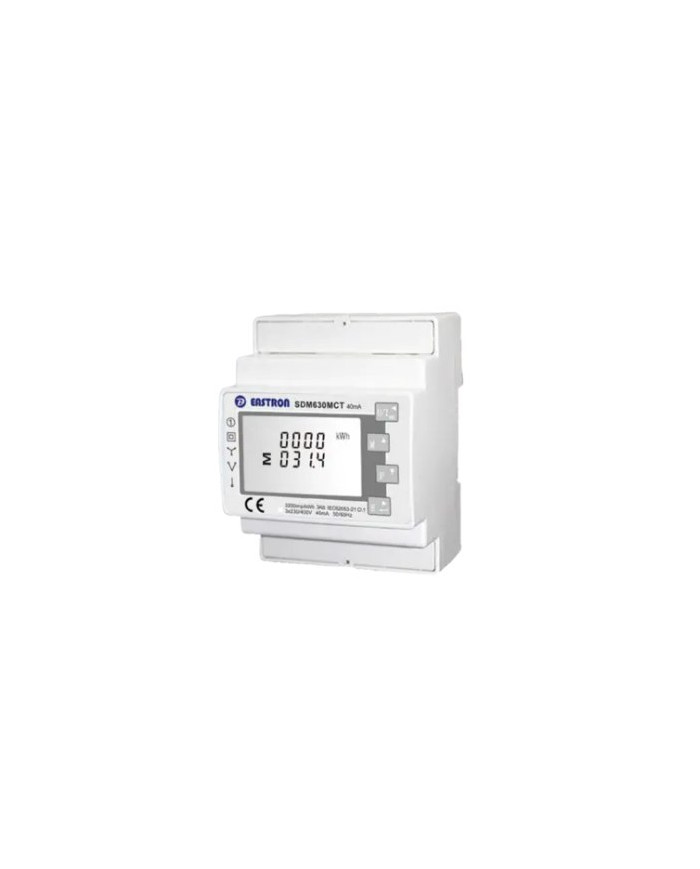

Growatt Trofazni brojilo električne energije s strujnim transformatorom (1200/5A) WIT 50-100K HU

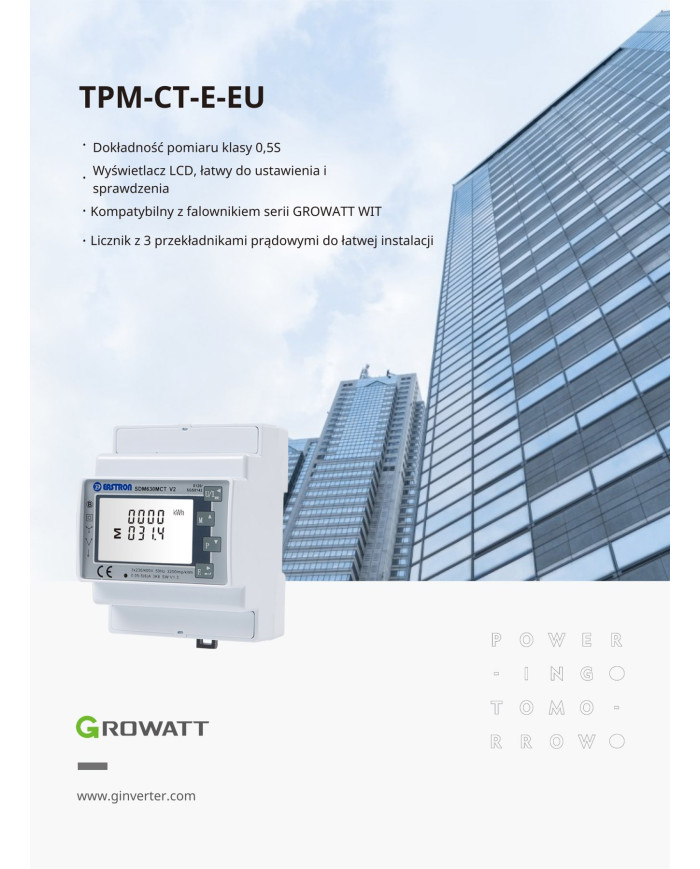

Trofazni brojilo TPM-CT-E-EU (1200/5 A) dizajnirano je za pouzdan nadzor parametara električne energije u sustavima s Growatt WIT inverterima serije 50-100K HU. Uređaj koristi trofazni priključni transformator struje (3x CT) za precizno mjerenje energije i kompatibilan je s inverterima WIT.

• Tri CT 1200/5 A, maksimalni detekcijski tok 1200 A; ulaz CT može biti 1 A ili 5 A.
• RS485 izlaz s Modbus RTU protokolom; brzina 9600 bps (podržane do 38400 bps).
• Kabel RS485 duljine 15 m (standard).
• Napajanje pomoćno: 85–275 VAC ili 120–380 V DC.
• Napajanje mreže (zajedničko): 3x230/400 VAC.
• Opseg napona CT-a za konfiguracije 3P3W/3P4W: 3P3W L-L 176–276 VAC; 3P4W L-N 100–276 VAC; opći L-L 173–480 VAC.
• Frekvencija rada: 50/60 Hz; radna temperatura -25°C do 55°C; skladištenje -40°C do 70°C; vlažnost 0–90% RH (ne kondenzira).
• Zaštita i montaža: IP 51 (unutrašnja upotreba), CAT III; otpornost 4 kV AC (1 min).
• Veličina i montaža: 94.5 × 72 × 65 mm, DIN-rail montiranje 35 mm, težina 220 g.
• Zaslon: LCD; jednostavno postavljanje i čitanje (lako očitanje parametara).
• Mjerni parametri: napon faze i linije, struja faze i neutralne, harmonici napona i struje, koeficijent snage, maksimalno opterećenje, aktivna/bijarna i apparentna snaga, energija aktivna i pasivna, ukupna energija (forward/reverse).
• Točnost i pouzdanost: napon 0.2%, struja 0.2%, snaga 0.5%, frekvencija 0.2%, energija 0.5% (raspon); klasa mjerenja 0,5S; otpornost 4 kV withstand.
• Izlaz i kompatibilnost: impulsi 3200 imp/kWh; CE i RoHS; kompatibilan s Growatt WIT inverterima; široka primjena u mrežnim i niskonaponskim instalacijama.

Ovaj uređaj nudi pouzdan nadzor i detaljnu analitiku energije za 3P3W/3P4W sustave, idealan za integraciju s Growatt WIT inverterima. Pomaže u optimizaciji potrošnje, poboljšava sigurnost mreže i olakšava praćenje real-time vrijednosti kroz kompaktan, robustan dizajn i jednostavnu DIN-rail instalaciju.
